裝修設計圖是裝修工程的重要依據，它詳細規劃了房屋的裝修布局、風格、材料及施工細節，通常包括以下核心內容：

一、基礎圖紙

原始平面圖?：

內容?：展示房屋原始結構，包括墻體、門窗、梁柱、管道、電箱等位置及尺寸。

作用?：為后續設計提供基礎框架，明確可改造與不可改造區域。

平面布置圖?：

內容?：規劃家具、電器、固定裝置（如櫥柜、衛浴設備）的擺放位置，標注尺寸及動線。

作用?：優化空間利用率，確保功能分區合理（如客廳、臥室、廚房、衛生間等）。

天花吊頂圖?：

內容?：設計吊頂造型（如平頂、邊頂、異形頂）、燈具位置、空調出風口、檢修口等。

作用?：協調空間高度與美觀性，隱藏管線并提升視覺層次。

地面鋪裝圖?：

內容?：標注地面材料（瓷磚、木地板、石材等）的鋪貼方式、圖案、收口處理及坡度（如衛生間、陽臺）。

作用?：確保地面排水順暢，材料銜接自然。

二、立面與剖面圖紙

墻體立面圖?：

內容?：展示墻面裝飾細節，包括材料（乳膠漆、壁紙、木飾面等）、造型（背景墻、護墻板）、開關插座位置等。

作用?：指導墻面施工，確保裝飾效果與功能需求統一。

剖面圖/節點大樣圖?：

內容?：放大展示關鍵構造節點（如吊頂與墻面交接、門窗套收口、柜體內部結構等）的尺寸、材料及施工工藝。

作用?：解決施工難點，避免后期返工。

三、水電與專項圖紙

給排水平面圖?：

內容?：規劃冷熱水管、排水管走向，標注管徑、坡度及潔具位置（如水槽、馬桶、淋浴器）。

作用?：確保用水便利，避免漏水隱患。

電氣平面圖?：

內容?：設計開關、插座、燈具、網絡、電視等線路布局，標注回路及負載。

作用?：滿足用電安全與便利性，避免線路混亂。

空調/新風系統圖?：

內容?：展示空調內外機位置、管道走向、風口布局及控制方式。

作用?：優化室內氣流分布，提升舒適度。

四、效果與深化圖紙

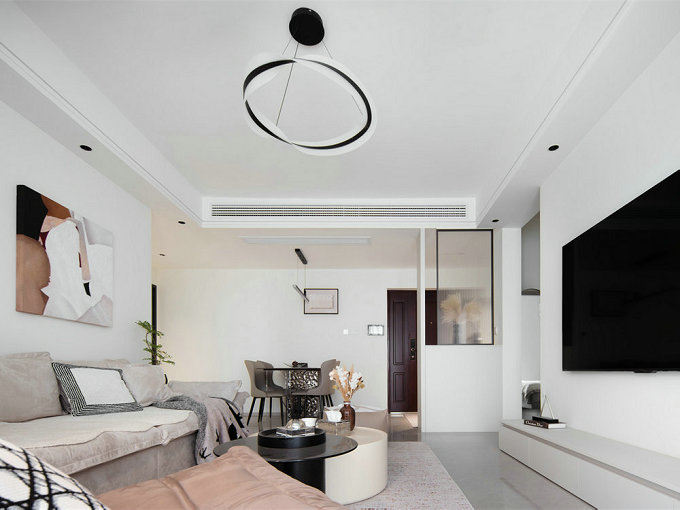

效果圖?：

內容?：通過3D渲染展示裝修后的整體視覺效果，包括色彩、材質、燈光及家具搭配。

作用?：幫助業主直觀感受設計風格，調整方案細節。

定制家具圖紙?：

內容?：針對櫥柜、衣柜、書柜等定制家具，提供詳細尺寸、內部結構、五金配件及材料說明。

作用?：確保家具與空間完美契合，滿足個性化需求。

五、其他輔助圖紙

材料清單?：

內容?：列出所有裝修材料（主材+輔材）的名稱、規格、品牌、數量及預算。

作用?：控制成本，避免材料浪費或短缺。

施工進度表?：

內容?：規劃各階段施工時間節點（如拆改、水電、泥木、油漆、安裝等）。

作用?：協調施工順序，確保工期可控。

設計說明?：

內容?：補充設計理念、風格定位、特殊工藝要求（如防水、隔音）及注意事項。

作用?：為施工人員提供明確指導，減少溝通誤差。
